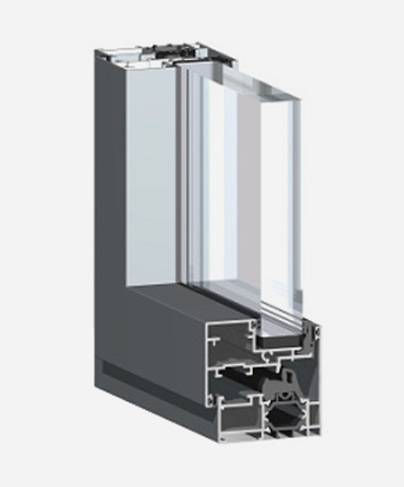

WS 65 TT ANTA SCOMPARSA

SCHEDA TECNICA
PROFILATI ESTRUSI LEGA 6060 (UNI 9006/1)
TOLLERANZE DIMENSIONALI E SPESSORI UNI EN 12020-02
TIPO DI TENUTA ARIA ACQUA giunto aperto
TAGLIO TERMICO realizzato con due astine continue di poliammide rinforzata con fibra di vetro
CAMERA PER VETRO variabile secondo le guarnizioni usate (min. 26 max. 29mm.)
APPLICAZIONI VETRO con fermavetro in pvc rigido a taglio 45°

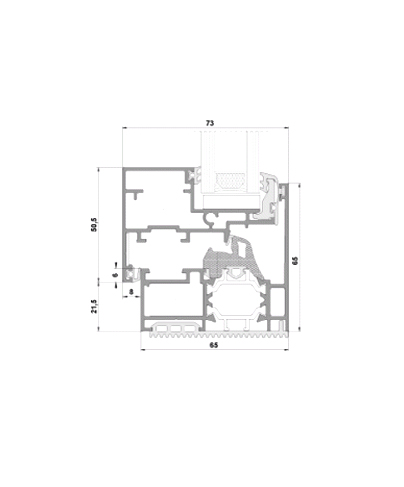

DIMENSIONE BASE DEL SISTEMA Telaio: sezione 65/73 mm - Anta: sezione 66,5 mm
Fuga sul nodo centrale: 5 mm - Aletta di battuta vetro (anta): 18,5 mm
Aletta battuta a muro: 22/70 mm
IMPIEGO il sistema permette la realizzazione di: finestre, antaribalta, vasistas
e portafinestra a una o più ante
SCHEDA PRESTAZIONI
TRASMITTANZA TERMICA Uw = 1,40 W/m2K con vetro Ug = 0,7 (intercalare caldo)
TRASMITTANZA TERMICA Uw = 1,65 W/m2K con vetro Ug = 1,0 (intercalare caldo)
PERMEABILITÀ ALL’ARIA CLASSE 4
TENUTA ALL’ACQUA 9A
RESISTENZA AL CARICO DEL VENTO C3
ISOLAMENTO ACUSTICO 44 dB
